PhotoSynthでパノラマ合成してみた

あまり話題になってないようだけどMicrosoft社のPhotoSynthを試してみました。


１．WindowsLive IDを取得 本のアカウント***@hotmail.co.jpでログイン可能なので持っていればOK
USのYahooのサービスはYahooジャパンの***@yahoo.co.jpじゃダメだったりするので親切設計？です。

２ ．サイトでPhotoSynthのインストーラをDLしてインストール


３．PhotoSynthを起動したら、WindowsLive IDとパスワードでSign-inします。

４．合成したい写真を指定します。
「Add Photos」ボタンでフォルダを開いて写真を選択しても良いですし、右の枠内に写真をドラッグ＆ドロップしてもOK
※写真の並び順は関係ありません！

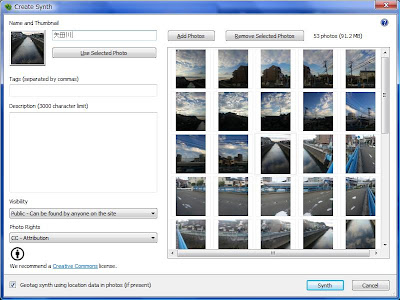

－１．Name and Thumbnail
空欄に名称を記入
メインとなる写真を選択して「Use Selected Photo」をクリック

－２．Tags、Descriptionは自由に記入（空欄でも可）

－３．Visibility
「Public」にすればサイト上で一般公開されますし、「Unlisted」にすればリンクアドレスをメール等で知らした人だけに見てもらう事ができます。

－４．Photo Rights
写真の著作権についての宣言です。
CC（クリエィティブコモンズ）ライセンスの詳細についてはコチラでどうぞ

終わったら「Synth」をクリックします。

４．画像分析をしながらMS社のサーバーへ写真が送信されます















５．処理が終わると「View」ボタンが表示されるのでクリック！
ブラウザが起動して合成された写真が閲覧できます。


同じ場所の写真だけど、最初に掲載されていたパノラマ写真と見え方が違うぞ！

謎解きはまた明日（の予定）
